NC-WZB智能無源無線測溫裝置是我公司針對電氣設備接點部位由于材料老化、接觸不良、電流過載等因素引起的溫升過高的故障隱患而開發的能夠及時監測到電氣接點 溫度的裝置。該產品采用低功耗設計、無線測溫等技術，具有隔離徹底、安裝方便、抗干擾能力強、工作可靠等特點，能很好的解決高電壓狀態下的溫度測量問題。 應用：高壓開關柜觸頭及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流柜，電纜等設備的溫度監測、高低壓開關柜母排、斷路器觸頭、電纜接頭，變壓器進線電纜樁頭、出線母排接頭、穿墻套管母排接頭、環網柜電纜接頭等位置的接點溫度監測。在線溫度傳感器：由控制單元、。測溫后，將溫度數據通過無線方式傳遞給測溫通訊終端。主要安裝在易發熱的電纜連接、變壓器與開關的表面。每個無線溫度傳感器具有的ID編號，實際安裝使用時記錄每個傳感器的安裝地點，并與編號一起錄入溫度檢測工作站計算機數據庫中。傳感器每隔一定時間（可以事先設定）自動發射一次監測點的溫度數據，發現溫度異常立即報警，可不受發送周期限制。測溫通信終端（溫度顯示儀):安裝在集控室內，負責接收各無線溫度傳感器發送出的溫度數據，在數據庫中作長期保存，實時顯示監測點。測溫工作站：負責接收各溫度顯示儀上傳的溫度數據集中顯示、分析處理。通過安裝在PC機上的后臺監測軟件，以電子地圖的形式顯示各測溫點的位置及溫度變化，實時在線遠程監測。 在線測溫的優點：安全性：獨立式等電位絕緣安裝，有效避免爬電影響，不降低電氣設備的安全性能。準確性：進口高精度數字式溫度傳感器，采用接觸式測溫，十分接近發熱點能快速準確的監測測溫點   的溫度變化。靈活性：體積小，安裝簡便、組網靈活，有線或無線均可，方便監控點數量的增加。易用性：基于優良的操作平臺，采用模塊化設計，操作簡便。方便與各系統的局域網、廣域網相連接，融入自動化綜合控制系統。預留相應接口，方便擴充，保證未來的適應性。低功耗：低功耗設計，在保證正常測溫的情況下，延長傳感器的使用壽命。

1.概述  直流系統作為發電廠和變電站電氣設備的操作及控制電源，其電路種類繁多，支線縱橫，發生接地的幾率非常高。正常情況下，直流系統的正負母線是對地浮空的。當直流系統發生一點接地時雖不會影響正常工作，但當出現第二個接地點時，將有可能引起保護裝置誤動，嚴重時造成母線短路，釀成事故。因此必須立即排除接地故障。 NCDC-2A直流接地絕緣監測儀選線裝置是我公司針對上述問題在原產品的基礎上研制生產的一種新型直流系統絕緣監測及接地選線裝置。它以高效率單片機為采集運算、邏輯判斷和控制中心（CPU），以信號指示燈、大屏幕觸摸屏為人機接口，配以智能化管理軟件，組成了技術和原理先進、運行可靠、操作簡單的監測裝置。能實現對直流系統的母線電壓及對地絕緣的實時在線監測，發生故障時能及時報警并在不斷電的情況下自動確定接地支路，在便攜式探測儀的配合下可迅速查找到接地點，是傳統絕緣監測裝置的理想的升級換代產品。 2.用途    適用于DC220V及以下的直流系統接地選線，可廣泛應用于電力、石化煤炭、冶金、鐵路等行業的發電廠、變電站。 3.使用條件 3.1 環境溫度：－10℃～＋50℃； 3.2 海拔高度：≤2000米(＞2000米可特殊定貨)； 3.3 相對濕度：日平均≤95％，月平均≤90％； 3.4 使用場所不允許有強烈的振動和沖擊,無導電塵埃及腐蝕性氣體； 4.技術參數 4.1 適用的直流系統電壓等級： ≤DC220V。 4.2 母線段數：1~2段。 4.3 監測最大路數：128路。 4.4 允許系統接地總電容：≤300uF。 4.5 允許支路接地總電容：≤30uF。 4.6 支路接地檢測靈敏度∶ ≤50千歐。 4.7 循環檢測128路的時間∶ ≤500毫秒。 4.8 測量精度：電壓測量精度±1%                     絕緣電阻測量精度±3%(2～50千歐)。 4.9   地故障報告追憶：25次。 4.10  輸出報警信號：電壓異常、接地。 4.11  通訊接口標準：RS-232,RS-485。 4.12  裝置工作電源：AC170～260V  DC240～370V 4.13  裝置功耗：≤30W。 5.功能及特點 5.1CPU采用高效率單片機，數據采集運算、邏輯判斷、控制輸出等速度快，精度高，自帶“看門狗”（Watchdog）電路，抗干擾、自檢及恢復能力強。 5.2采用大屏幕觸摸屏，全中文顯示，顯示信息豐富，通過指示燈顯示當前工作狀態及事故指示。 5.3通過中文菜單提示和觸摸按鍵整定，調試和維修簡單、方便。 5.4在線實時監測直流系統的絕緣狀況。一旦系統對地電壓低于預先設定的報警值，則自動報警。之后裝置進入選線狀態，顯示出接地支路號。 5.5不需停電即可查找接地支路。在多點接地及系統對地電容較大的情況下仍有較高的準確度。在便攜式探測裝置的配合下可迅速準確地找出具體的接地點。 5.6檢測靈敏度高，受系統對地電容影響小。 5.7記憶信息包括接地發生的時間、接地母線和接地線路及接地電阻。 5.8可以通過觸摸屏更改設置參數，斷電后設定的參數不丟失。 5.9記憶功能，可存儲25次最近發生的故障信息，供隨時顯示。 5.10抗干擾能力強，可靠性高。 5.11可通過RS232 /485通訊接口實現與上位機的通訊。

一、概述       我國3KV-66KV配電網大多采用小電流接地方式既中性點非有效接地方式，包括中性點不接地系統和中性點經消弧線圈接地系統。中性點非有效接地系統的優點在于，發生單相接地時多數情況下能夠自動熄弧并恢復絕緣。但是發生永久性接地故障時，為了防止因非故障相電壓升高而導致故障擴大，必須盡快確定故障線路并予以切除，這就提出了單相接地故障選線問題。這個問題很長時間以來沒有得到很好的解決，制約著配電網自動化的發展。 從八十年代末一直到現在，眾多大專院校、研究院、生產廠家都致力于這一產品的開發與生產，提出了不少新思路與新方法。例如：功率方向方法、諧波分析法（即群體比幅比相法）、與信號注入法。在一定的程度上提高了選線的準確率。但這些產品的選線準確性仍未得到用戶的認可，遠未達到實用化的程度。為了徹底解決這一選線難題，本公司研制人員對小電流接地選線技術進行了系統研究，對國內廠家的產品存在的問題進行了認真的分析，結合公司十多年的小電流接地選線研發經驗、以及現場地實際情況，發現目前微機型小電流接地選線裝置選線準確率低，主要原因是：       1.啟動判據存在缺陷       PT開口三角電壓超過了設定閥值，未必總是發生接地故障的結果。如：鐵磁諧振，包括1/2次分頻諧振和基頻諧振；PT高壓側熔絲熔斷（1相或2相）；系統中某些斷路器的不同期分合閘操作等情況下，PT開口三角兩端也會出現超過25V的電壓。由此可見，以PT開三角電壓幅值超過設定的閥值做為系統接地故障的唯一判據不總是妥當的，有時（在上述幾種情況下）會對變電站運行員與電網調度人員的操作產生誤導。       2.硬件性能低或存在缺陷       目前的微機選線裝置均采用8位單片機或16位單片機，數據處理速度低、程序存貯器、數據存貯器容量小，因此只能采用一些簡單算法。采用8位或12位A/D, 轉換精度低，當接地電流很小時，A/D轉換的數據已不能滿足選線精度的要求。對噪聲的處理電路簡單，因此當接地電流很小時，信號被噪聲淹滅，導致選線錯誤。接地電流變化范圍大，從幾十毫安到幾十安，變化范圍上千倍，雖然許多廠家都宣稱能自動跟蹤零序電流變化，但并沒有相應的硬件和軟件來保證，為了保證接地電流較大時不飽和，只能犧牲接地電流小時的選線精度。       3.件算法簡單 ，未能自適應 由于硬件性能低，一些先進的算法和判據不能應用，只能采用一些簡單的算法，有些廠家宣稱采用了多種判據，但只是對判據機械羅列，并未綜合運用，而每種判據都有局限性，當變電站運行方式發生變化時，裝置不能適應運行方式的改變。       4.零序電流失真嚴重       許多零序電流互感器死區太大,零序電流很小時，二次無輸出電流，因此接地電流小時容易誤判。       5.由于消弧裝置投入，接地點電流被轉移，穩態判據失效       大多數消弧裝置運行在過補狀態，單相接地時，故障線路零序電流與非故障線路方向一致，電流幅值很小，那么以穩態判據進行判線，難度增大、甚至失效；甚至有的消弧裝置（消弧柜）在發生單相接地30毫秒后直接把接地相接地，造成穩態選線判據失效。       二、適用領域       ?中性點不接地的小電流系統；       ?中性點經大電阻或消弧線圈接地的小電流系統；       ?系統裝有消弧柜的小電流接地系統；       ?電壓等級：380V～66KV       ?母線段數不大于四段，線路出線回路總數不大于46路；       可廣泛應用于電力系統變電站、發電廠以及煤礦、鋼鐵、冶金、化工等大型廠礦企業的供電系統。       三、性能及特點       ?采用綜合判據選線理論與方法，以暫態原理為主，穩態原理為輔，針對不同系統，應用用不同的判據決策理論，確定選線結果，選線精度大大提高。       ?先進的啟動算法。零序電壓和零序電流雙啟動，正確區分單相接地、鐵磁諧振、高壓側熔絲熔斷等，使裝置正確、可靠的動作。       ?兩個高性能32位DSP（數字信號處理器）協同工作，大容量存儲空間，集成度高，抗干擾能力強，可靠性高，運算速度快，大大提高了系統的可靠性和快速性。       ?采用16位高速同步A/D轉換芯片，自動量程轉換技術，每個通道采樣頻率25kHz,速度快、精度高，自適應能力強，為接地電流很小時的選線準確率提供了硬件保證。       ?利用故障錄波技術，記錄單相接地時刻前和接地時刻后的零序電壓和零序電流的暫態波形，準確記憶單相接地的暫態過程，以保證暫態判線原理的有效性，提高了單相接地選線的準確率。       ?多達八種的判線原理，任意組合，以適應小電流接地系統的各種運行方式。       ?可靠記錄瞬時性接地故障并指示出故障線路，實現配電網絕緣在線檢測。       ?方便的人機接口：采用大屏幕（800*480）彩色液晶顯示器，采用觸摸屏鍵盤操作，漢字菜單選項操作，使現場參數設置、調試更為快捷，方便了用戶。       ?超強的追憶功能：可追憶多達1000次單相接地信息，信息包括（三個最大零序電流和零序電壓的幅值、相位；零序電壓和零序電流的暫態波形），可重現單相接地過程，方便用戶查詢和分析。       四、使用條件       ?環境溫度：-10C～+50C       ?大氣壓力： 80～110KPa       ?空氣相對濕度：90％（25C）、50％（40C）       ?使用地點不得有爆炸危險的介質，周圍介質中不得含有腐蝕和破壞絕緣的導電介質或氣體，不允許環境充滿蒸汽及含有較嚴重霉菌存在。       ?安裝地點應具有防御風、雨、沙和防塵設施。       五、運輸條件       ?本產品在運輸過程中應避免震動，以防性能變壞。       ?溫度為一40°C～+75℃，不受雨、雪、風、沙的侵襲的地方。       六、性能指標       6.1輸入量額定值       ?零序電壓 (U01～U04)          100V      功耗：＜0.5VA       ?零序電流（CT1～CT46）      1.0A       阻抗：＜0.1Ω       ?電源電壓：AC/DC220V±10%   50HZ       功耗：<35VA          或 AC/DC110V±10% 50HZ       功耗：<35VA       6.2輸出量額定值       ?線路接地報警輸出回路繼電器接點允許電流 ≤5A／DC220V       ?分類報警繼電器輸出接點允許電流≤5A／DC220V       6.3通訊接口       ?三線 RS－232C       ?二線 RS－4855       6.4通訊規約       ?CDT       ?MODBUS       6.5跳閘信號輸出功能（可選功能）       ?跳閘延時和跳閘使能（可設置）       ?一對一節點輸出（常開）

一、概述 小電流接地系統是指中性點不接地以及經消弧線圈接地或高阻接地方式的電力系統，國內大部分66kV 及以下電網都采用這種接地方式。它的主要缺點是在發生單相接地故障時無法迅速確認問題出在哪一條線路上。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。 “NCZM新型工控機小電流接地故障選線裝置” 是我公司技術人員在總結了各種小電流接地選線方案成功經驗和失敗教訓的基礎上，應用當代計算機測控技術的新理念和新方法，最終突破了“選線準確率偏低”這一長期困擾人們的難題，使選線結果真正具有了實用價值，選線準確率達到98%以上。 二、適用范圍 本裝置適用于3KV－66KV各種電壓等級，各種出線方式的中性點不接地或中性點經電阻、消弧線圈接地、母線上裝有消弧裝置（消弧柜）系統的單相接地選線，可廣泛用于電力系統的變電站、發電廠、水電站及化工、采油、冶金、煤炭、鐵路等大型廠礦企業的供電系統，能夠迅速可靠地指示出發生單相接地故障的線路。 三、NCZM系列選線裝置的技術特點 １.NCZM系列選線裝置實時采集系統故障信號，應用多種選線方法進行綜合選線，具體包括：智能群體比幅比相法、諧波比幅比相法、小波法、首半波法、有功分量法、能量法等。裝置通過粗糙集理論確定各種選線方法的有效域，根據故障信號特征自動對每一種選線方法得出的故障選線結果進行可信度量化評估，應用證據理論將多種選線方法融合到一起，最大限度地保證各種選線方法之間實現優勢互補。為了避免故障信號受到干擾而導致誤選，裝置采用了連續選線方法，每隔一定時間(1秒)重新采集數據進行分析，只要故障沒有消失，裝置的選線計算就不停止。 ２.裝置具有故障錄波功能，可以提供故障前后的波形，包括故障發生前的一個周期和故障發生后五個周期的波形，可保存現場故障錄波數據和選線結果20萬次。裝置自動檢測，將存滿一年的數據自動刪除；用戶也可以隨時刪除歷史紀錄。 ３.裝置具有控制輸出功能，可與斷路器跳閘回路相連，實現選線后的故障切除，也可與自動重合閘結合。 ４.適用于中性點不接地、經固定消弧線圈接地、經自動調諧式消弧線圈接地和經高阻接地等接地方式；適用于母線加裝消弧裝置的系統；適用于不同電壓等級(66kV、35kV、10kV、6kV、3kV)的系統。 ５.用戶在定貨時可依據系統電容電流大小，選擇內置電流互感器的一次抽頭 ，保證系統電容電流較小時，裝置無死區，電容電流較大時，無飽和。 ６.裝置能準確識別直接接地、經電阻接地、經弧光接地、間歇性弧光接地等復雜的故障類型，在現場工作人員的配合下可以解決不同線路兩點同相接地故障問題。 ７.選線裝置具有自檢功能，死機自動恢復功能，并能監視各線路出去口處一次接地電容電流和各段母線零序電壓。 ８.選線裝置具有與遠動裝置的接口功能，可以提供遙信無源節點、標準RS232、485、422串口接口。裝置采用標準CDT規約。 ９.裝置根據各段母線的零序電壓變化自動判斷系統運行方式，即各段母線并列運行或是分段運行。 10.對于各種原因導致的意外斷電，裝置無須值班人員啟動，當再次通電時，裝置自動啟動，給無人值守變電站帶來很大的方便。 11.NCZM系統裝配備看門狗電路，確保工控機連續穩定運行。 10.系統采用Windows 2000 操作系統，具有良好的人機對話功能，易于操作人員掌握使用，運行穩定。軟硬件的擴展功能能力強，適于二次開發。 四、NCZM系列選線裝置的技術參數 1.裝置電源額定工作電壓：交流220V、50Hz或直流220V； 2.裝置功耗：＜500W； 3.接入裝置的母線PT二次零序電壓：≤交流150V； 4.接入裝置的線路CT最大二次零序電流：交流1A（基本配置）—5A可調； 5.接入裝置的出線CT最小二次零序電流：交流2mA； 6.裝置動作啟動電壓：交流1—100V可調（默認設置交流15V）； 7.母線段數：1～6段； 8.選線回路：1～56路； 9.裝置完成一次綜合判據選線時間：30-200ms； 10.開關量輸出常開觸點容量：直流220V，2.5A； 11.同RTU和綜自站通信方式：硬節點或串接 RS232、485、422，通信規約采用標準CDT規約； 12.環境溫度：－10℃～+55℃； 13.濕度：≤90％； 14.大氣壓力：80～110Kpa； 15.標準：滿足DL/T872-2004； 五、選線原理 該裝置在選線原理上突破了傳統選線裝置采用單一判據或幾種判據機械羅列的缺陷，采用了綜合判據選線理論與方法，采用測度理論和證據理論，引入可信度及加權系數兩個指標，對每一種選線方法在不同運行方式和故障下選線結果的可信度做量化評估，根據可信度確定一個加權系數，構造一個判據函數，應用模糊決策理論，確定選線結果。本裝置綜合應用了以下選線方法： １．基波群體比幅比相法        對小電流接地系統，當系統發生單相接地時，故障線路零序電流等于所有非故障線路零序電流之和，故障線路零序電流方向與非故障線路零序電流方向相反（相位相差180°）。 本裝置根據上述原理形成了基波群體比幅比相判據，考慮到不能安裝零序電流互感器的架空線路的零序電流由三相CT合成，CT變比不同及CT的測量誤差導致依靠零序電流幅值判斷接地線路可靠性很低，因此本裝置以相位做主要判據。 2 ．五次諧波法 對于中性點經消弧線圈接地系統，由于消弧線圈不能對諧波進行補償，系統中五次諧波含量最大，因此可以采用系統中五次諧波分量比幅比相進行選線。 ３．首半波法 根據發生故障的最初半個周波內，故障線路零序電流與正常線路零序電流極性相反的特點，比較首半波的零序電流極性進行故障選線。 ４．小波法    小電流接地選線判據可分為暫態判據和穩態判據，暫態判據是利用系統接地瞬時的暫態數據進行選線，穩態判據則是利用系統接地過渡過程完成后的穩態數據進行選線，系統接地時暫態信號的幅值比穩態信號大，信噪比高，本裝置采用了暫態判據，進行接地故障選線。 ５．電流抽樣法 對于自動調諧的消弧線圈，由于自動調諧消弧線圈自動跟蹤系統電容，正常情況下消弧線圈處于過補償狀態，發生接地后自動調諧到全補償狀態，減小接地電流，電流抽樣法利用調諧前后的零序電流變化進行選線，首先將調諧前后的零序電流折算到一個電壓，然后比較各條線路的零序電流變化量，變化量最大的就是故障線路。 ６．零序有功分量法   對于中性點經消弧線圈接地系統，消弧線圈不能補償零序電流有功分量，因此故障線路零序電流有功分量與正常線路零序電流有功分差相位相反，并且故障線路零序電流有功分量幅值最大，通過計算能量函數E=∑U0(K)I0(K)的值來體現有功分量的大小和方向。

      隨著配電網的發展以及電力電纜線路的增多，原不接地系統由于電容電流的急劇增大，嚴重的威脅著安全生產。為此，1997年原電力部頒發了DL/T620-1997行業標準，其中規定3-10KV不直接連續發電機的系統和35KV、66KV系統，當單項接地故障電容電流不超過下列數值時，應采用不接地方式；當超過下列數值而且又需要在接地故障條件下運行時，應采用消弧線圈接地方式。    1、 3-10KV鋼筋混凝土或金屬桿塔得架空線路構成的系統和所有35KV、66KV系統、10A。   2、 3-10KV電纜構成系統30A。   消弧線圈的主要作用是在電網發生單相接地時產生電感電流以補償電網的對地電容電流，使故障點殘流變小，達到自行熄弧，消除故障的目的。新型消弧線圈的使用，對抑制間歇型電弧過電壓，消除電磁式壓變飽和引起的鐵磁諧振過電壓，降低故障跳閘率方面起到明顯的效果。   本裝置選用高性能微控制器為控制核心，大屏幕CRT或LCD顯示器、全中文圖形化操作界面，系統運行參數一目了然，成套系統是二次并阻自動調諧技術，集散式小電流接地選線技術，接地故障波形記錄功能及內過電壓綜合治理于一體的新型控制系統，成功解決了自動調諧技術中雙機并列，電容電流在線實時測量及自動接地選線等多項技術難題。   二、產品型號及組成   1、 產品型號：    2、 NC-TZS型控制器硬件組成：   2.1 微控制器模板   2.2 接口調理板：包括模擬信號板、繼電器板、顯示板、選線板以及與變電站其他   自動化設備交換信息的接口板    2.3 液晶顯示器：LM32019TFT    2.4 打印機：SP-D16P（H）    2.5 開關電源： 輸入DC220V或 AC220V    輸出DC12V/1A，±9V/2A，5V/5A   2.6 手動控制單元：用于手動控制消弧線圈的升、降、停。并顯示當前消弧線圈檔   位及電源顯示、檔位到頭、接地、母聯、自動報警指示。   三、安裝使用環境   3.1 接地變壓器、消弧線圈、阻尼電阻箱、內過電壓保護器、外附專用PT等可安裝在室內或室外。   3.2 微機控制器及控制屏應安裝在室內主控制室。   3.3 本裝置適用于下列工作環境：    a) 海拔高度不超過1000米（超過1000米時，應在訂貨時注明）。    b) 環境溫度    高溫度 +55℃    低溫度 -25℃    c) 相對濕度小于90% 。    d) 周圍無嚴重影響裝置，絕緣性能的污穢及腐蝕性、爆炸性介質。   e) 裝置周圍無強力振動。   四、主要特點   4.1 微機控制部分采用高性能、高集成度控制器，速度快，計算功能強，人機界面好、大屏幕漢顯、方便的通訊功能，工作穩定可靠。   4.3 集成我公司先進的KP系列小電流接地選線技術, 采用暫態技術、有功增量法等多種原理，選線準確率為國內領先水平。   4.4 獨具接地故障波形記錄功能，為故障時過電壓水平提供第一手資料。   4.5 采用分體式結構，可以很方便地組合成不同需要的產品，如：全自動式、半自動式、局部改造等等。   4.6 由于采用了增大電網阻尼率的措施，使諧振點的位移電壓降低到規程允許長期運行的15%相電壓及以下，所以不會出現調諧過電壓，可以工作在全補狀態，從消弧的角度看，這是*理想的工作狀態。   4.7 增強了內過電壓的抑制功能，中性點不接地系統和消弧線圈接地系統內過電壓水平比較高，這是老式消弧線圈系統存在的比較致命的問題。新的自動調諧式的ZTJD系列產品除了消弧線圈本身制造時考慮限制鐵磁諧振和弧光過電壓外，為保證可靠起見又增設了特制的內過電壓保護器，這樣加強了對內過電壓的抑制妥善地解決了內過電壓水平高的問題。   4.8 阻尼電阻及控制部分，采用二次并聯阻尼電阻方式，避免了因種種原因阻尼箱過   熱或燒毀可能性；與高壓隔離，工作比較安全。二次阻尼電阻的控制采用雙晶閘管無源結構簡單可靠，同時采用小于10ms的快速繼電器，使其在接地時快速把有功分量斷開，減少殘流   4.9 自動化水平比較高，成套裝置為智能型在線測量電容電流，根據電容電流的變   化需要調節時，自動發出調節指令，始終保持在很好工作點，并能在屏幕上顯示參數，如電容電流、電感電流、殘流、位移電壓、檔位等，并能在異常時，自動報警，自動打印。通過通訊接口，實現遠程通訊，滿足無人值守站的需要。   4.10 采用先進的多種電容電流的測量方法，如幅值相位法，外加注入信號法等，根據電網不同情況，選用不同的測量方法，適應性比較強，測量精度高。   五、結構   5.1NC-TZS型調匝式成套裝置，主要包括以下五個部分，接線如（圖一）所示;   5.1.1 Z型接線的接地變壓器（油浸式，干式均可選）對35KV、66KV系統主變有中性點引出時，不需要接地變。   接地變的作用：   a) 為連接消弧線圈提供有效的中性點；    b) 可帶二次負荷供站用電使用；   c) 可適當調整電網的不對稱。    5.1.2 有載調流寬調節范圍的消弧線圈（油浸，干式均可任選）：   為自動調諧創造條件，調流范圍一般1/3調至1，必要時可做到1/4調到1，根據消弧線圈的容量及調流范圍，有載開關為9~15檔（干式可調到19檔）。新的消弧線圈二次根據需要設多個二次線圈，滿足測量、阻尼等的需要。

       我國大部分地區變電站的控制及保護系統均采用直流系統供電，變電站能否正常安全的運行，直流系統起著至關重要地作用，如果直流系統出現故障不能及時排除，就有可能造成供電事故甚至產生嚴重的經濟損失。直流系統在運行中，因為線路絕緣老化或其他原因，形成接地故障，對直流系統的安全運行構成嚴重威脅，所以只有在***短的時間內查找出直流系統接地故障點，才能迅速排除故障保證變電站正常安全運行，因此國內出現了眾多研制和生產直流系統接地查找儀的廠家，而測試方法多采用的是信號注入的方法（注入10-25HZ的交流信號，信號強度有時高達幾十伏），如此強的交流信號，對保護系統（尤其是微機保護系統）是一種極為嚴重的威脅，很容易造成該系統的誤動、拒動、甚至癱瘓，致使變電站不能正常運行，根據這種現狀，我公司經多年研究成功的研制出一種全新測試原理接地查找儀，該儀器無需注入任何信號，采用直流回路自身的負載特性作為檢測方法，具有檢測靈敏度高、操作簡單、免維護、功耗低等特點，特別適用于電廠、變電站、通訊等行業直流系統的檢修與維護。        一、技術指標 1：主機電源 DC220V（或其他電壓等級的直流系統母線電壓也可） 2：主機功耗 ≤ 5W 3: 輔機電源 DC9V 4：輔機功耗 ≤ 5mW 5：靈 敏 度 ≤ 50K（特殊要求的用戶可以提高靈敏度) 6：準 確 率 100% 7：適用系統 220V、110V、48V、24V等直流系統 8：整機重量 3Kg 9：使用環境 適用于各種氣候        二、主要特點 與國內同類產品相比較有如下優特點： （1）測試原理：采用直流回路自身的負載特性為檢測依據，與自主研發生產的查找傳感器相結合，使得高阻接地、低阻接地的查找準確率均達到了100%，而且不對直流系統注入任何頻率的交流信號，對變電站保護系統不產生任何不良影響。 （2）靈敏度高：因為采用了全新的測試原理以及自主開發生產的查找傳感器，大大提高了接地電阻的檢測靈敏度，特別是高阻接地的檢測從原來的幾千歐姆提高到50K，特別適用于常規檢修以及絕緣薄弱線路的監測、接地故障點的查找。 （3）使用操作：使用操作非常簡單,一般運行或檢修人員參看說明書即可操作，無需進行專門培訓和學習。 （4）維護簡單：因為從原理設計到安裝調試層層把關，儀器基本為免維護型，所需要做的只是儀器表面的衛生清潔而已。 （5）超低功耗：電路所有器件均采用進口低功耗原件及低功耗大規模集成電路，大大降低了主機、輔機的功耗，同時也提高了儀器穩定性及使用壽命，延長了輔機測量使用時間（輔機用電池供電）。避免了頻繁更換電池的弊端，給使用帶來了極大的方便。 （6）儀器外觀：儀器外殼采用工程塑料制作，具有美觀大方攜帶方便等特點。        三、使用說明 主機單元使用方法： 第一步：打開儀器箱從右側儲物處取出電源線（紅、黃、黑三根），分別對應插在儀器面板上部的紅、黃、黑三個插座上（注意顏色對應）。 第二步：將每根電源線另一頭的接線夾子與直流屏直流母線的正負以及大地相連，紅色線夾與正母線、黑色線夾與負母線、黃色線夾與大地相連，對應連接不可顛倒否則儀器不能正確工作，檢查無誤后進行下一步。 第三步：檢查接線無誤后打開主機單元電源開關（儀器面板上），儀器面板上的兩塊數字表首先顯示儀器自檢結果（依次顯示111-999數字）然后分別顯示正對地電壓和負對地電壓，直流系統正常時兩塊表顯示電壓各為直流母線電壓的1/2，當正極接地或負極接地時電壓將會相應變化，接地極的電壓指示數值將降低、非接地極的電壓指示數值將升高，如果接地指示燈閃爍指示，則表示此極存在接地故障，排除所有故障點后電壓指示表指示恢復正常。 第四步：如有接地故障，從儀器右側儲物處取出檢測儀表及查找傳感器，參考輔機單元使用方法進行故障點的查找及排除工作。 第五步：檢修完畢關閉電源開關，拆除電源線及接地線放回到儲物處即可。 輔機單元使用方法： 輔機有兩部分組成，測試儀表部分及查找傳感器部分，當主機指示有接地時，按下列操作步驟進行: 第一步：從儀器箱右側的儲物處取出測試儀表及查找傳感器。 第二步：將查找傳感器部分的連接插頭與測試儀表底部的插座相連、并確認連接可靠。 第三步：打開檢測儀表電源開關，稍等觀看儀表指示是否回零（小于等于1.9即可）。 第四步：用查找傳感器的鉗口卡住被檢測線路，通過儀表的指示來判斷線路的接地故障（注：儀表指示數據越大說明接地電阻越小反之越大），找出指示數據***大的線路后，可繼續沿線查找同一條線路，當檢測到數值突然變小或回零時即可確定故障點的位置了，依此類推，反復查找并排除所有故障點或絕緣薄弱點即可。 第五步：查找并排除所有故障點后關閉測試儀表電源開關，將查找傳感器與儀表連接插頭分離后放回到儀器箱右側儲物處即可。        四、注意事項 （1）主機單元的電源線與直流母線的相連一定要正確不得接反，否則儀器將工作不正常甚至造成儀器損壞。 （2）長期不用時應注意存放環境不要存放在潮濕環境中。 五、訂貨須知 （1）說明被測電壓等級，如DC220V、DC110V、DC48V或其他等級電壓。

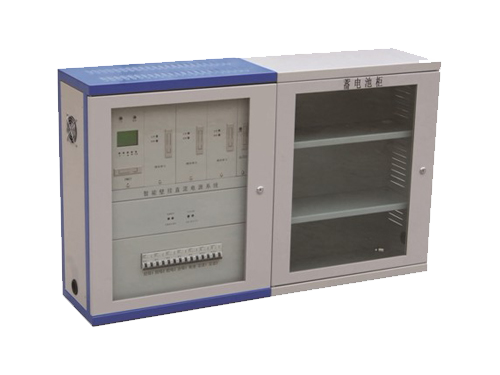

        壁掛直流屏概述：   ·GZDW壁掛電源直流系統是我公司專為小容量直;寬電源系統而設計，適合于小型開關站、小型用戶變電站及小型變電站，系統采用-體   化設計思路，由小托架集成。   ·GZDW壁掛電源直流系統具有體積小、結構簡單美觀、安裝方便、組配系統靈活等特點。系統配有自動降壓硅鏈部分，監控部分采用   ·LCD漢字菜單顯示，系統能夠監控所有參敏、自動完成電池管理功能，具有RS2321RS485通訊接口，可實現與自動化系統對接.并提供CDT、MODBUS兩種通訊規約供用戶選擇。   壁掛直流屏功能特點：   ·造合構成38AH/220V以下的系統。   ·監控器可以掛接電池巡檢單元，完成18只電池的電壓檢測。   ·充電模塊、降壓單元和監控器均采用帶電熱插拔技術，安裝維護方便。   .監控器監測電池電壓、控母電壓，控母電流、電池充放電電流及模塊狀態。   ·可安裝4個3A/220V自然冷充電模塊。   ·降壓單元具有自動硅鏈降壓功能，大電流3A ，沖擊電流.30A/0.5S。   ·提供RS232/RS485通訊接口，有CDT、MODBUS兩種通訊規約選擇，實現與電站自動化系統連接。   ·監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統校準。   .提供一路單相交流輸入和一路PT1 00輸入; PT供電時系統自動限制輸出功率，限出電流2.0A。   ·監控器具有電池自動管理功能; 具有母線絕緣監測功能。

      NC-LX系列零序電流互感器是電纜型，采用ABS工程塑料外殼，樹脂澆注成全密封，絕緣性能好，外形美觀。具有靈敏度高，線性度好，運行可靠，安裝方便等特點。其性能優于一般的零序電流互感器，使用范圍更廣泛，不僅適應電磁型繼電保護，還能適應電子和微機保護裝置，用戶可根據系統的運行方式，中性點有效接地或中性點非有效接地的不同，選用相適應的零序電流互感器。 型號含義 使用環境及條件  環境溫度：－10℃～50℃  大氣壓力：80～110Kpa  空氣相對濕度：90%（25℃）、50％（40℃）  產品類別及主要數據 交流電壓 0.4KV～66KV  電網頻率  50HZ  同名端一次由“L1” 側穿入，二次為“K1”  型號及數據、外形尺寸見表三、表四。 安裝  整體式互感器安裝要在敷設電纜前進行，電纜敷設時穿過互感器。  開口式互感器不受電纜敷設與否的限制，具體方法如一下 （1）拆下互感器“K1′”、“K2′”的聯接壓片。 （2）將互感器頂部兩條內六角螺栓松開拆下，互感器使分成      兩部分。 （3）將互感器套在電纜上，把兩個接觸面擦干凈，薄薄涂上 一層防銹油，對好互感器兩部分后擰上內六角螺栓，互感器兩部分要對齊以免影響性能。 （4） 將聯接片固定在“K1′”、“K2′ ”上。 （5） 內孔＞120mm的互感器如水平安裝時請加非導磁支架。 定貨時請說明  產品型號    一次零序電流，二次零序電流    內孔直徑   保護裝置對零序互感器的要求  表五中未標明所有規格型號，如需其他直徑規格的零序電流互感器請與我公司聯系。

       一次消諧器(簡稱：消諧器）：與微機消諧裝置不同，是保護PT一次側的阻尼器件，用來消除電網中的諧振。標準的是LXQ系列。        一次消諧器用途        6～35kV中性點不接地電網中的電磁式電壓互感器(以下簡稱PT)，當母線空載或出線較少時，因合閘充電或在運行時接地故障消除等原因的激發，會使電壓互感器過飽和，則可能產生鐵磁諧振過電壓。出現相對地電壓不穩定，接地指示誤動作，PT高壓保險絲熔斷等異?，F象，嚴重時會導致PT燒毀，繼而引發其它事故。這種情況就需要安裝消諧器。        一次消諧器原理        涌流通過PT，此電流有可能將PT高壓熔絲熔斷。而安裝了消諧器后，這種涌流將得到有效抑制，高壓熔絲不再因為這種涌流而熔斷。        一次消諧器現狀        市場上的一次消諧器主要材料為SiC，型號為LXQ系列。L代表裸露，XQ代表消諧。裸露的消諧器具有體積小，尤其適合在開關柜中安裝。有三代產品LXQⅠ、LXQⅡ、LXQⅢ，其中Ⅰ是第一代，為方柱形。第二代和第三代是中空圓柱形結構。除電氣參數不同外。還有就是Ⅱ代6、10kv是通用的，Ⅲ的不通用。        接線示意        三個單相壓變（PT）時：        未接消諧器前，三個單相壓變高壓繞組尾（X.Y.Z）直接接地或是并聯成中性點(0)接地。接消諧器時，必須將直接接地的高壓繞組尾或(0)與地斷開。消諧器接在中性點(0)與地之間，(中性點不再直接接地)。        三相五柱壓變(PT)時:        未接消諧器前,三相五柱壓變中性點“0”直接接地，接消諧器時必須將中性點（0）與地斷開，消諧器接在中性點（0）與地之間（中性點不再直接接地）。        一次消諧器安裝方式        安裝方式：LXQ消諧器體積較小，可以采用垂直方式，也可以采用水平方式安裝；可以直接固定在壓變本體的螺桿上（注意JDZJ-6～10型壓變的固定螺栓是不接地的。需將消諧器接地端與接地螺栓相連接）。也可以固定在壓變附近支架上。一次消諧器與周圍接地體的距離建議不少于2厘米。

1、 概述 在我國電力系統中，由于鐵磁諧振而時常會發生電壓互感器(PT)燒毀甚至爆炸的惡性事故，嚴重影響了電網的安全可靠運行,WX-100Y型微機消諧裝置是我公司最新開發生產的新型產品，它是基于公司原有產品基礎上，根據實際的運行情況，研制生產的一種新型智能消諧裝置。它采用高性能控制器為控制中心，對信號進行采樣運算、邏輯判斷，經大功率、無觸點固態繼電器為出口，以漢字液晶顯示器(LCD)、信號指示燈、配以智能化軟件系統，組成了技術先進，使用簡單方便、免維護、智能型消諧、記錄裝置。 該裝置實時顯示系統時鐘及PT開口三角電壓17Hz、25Hz、50Hz、150Hz四種頻率的電壓分量，可以區分過電壓、鐵磁諧振以及單相接地，可配置通信接口把故障信息傳送至有關部門，適用于無人職守變電站。 2、裝置特點 2.1、裝置采用工業級控制器，數據采集、運算、邏輯判斷、控制輸出等速度快，精度高，“看門狗”（Watchdog）電路，抗干擾、自檢及自恢復能力強； 2.2、采用128×64圖形液晶顯示器（LCD），中文菜單提示，顯示信息豐富、 直觀； 2.3、智能化軟件技術、原理先進，性能穩定，安全可靠； 2.4、實時顯示系統時鐘、日歷、PT開口三角電壓4種頻率（3分頻/17Hz、2分頻/25Hz、工頻/50Hz、3倍頻/150Hz）的電壓分量； 2.5、可以判別過電壓、鐵磁諧振以及單相接地，并對鐵磁諧振迅速消除； 2.6、對各種故障均可給出告警信號并顯示、保存有關信息； 2.7、有記憶功能，可存儲40次最近發生的故障信息，掉電后不丟失； 2.8、消諧元件出口功率大、無觸點； 2.9、通過中文菜單提示和面板按鍵整定，調試和維護簡單、方便； 2.10、接線簡單，安裝方便； 2.11、硬件、軟件冗余設計，抗干擾能力強； 2.12、適用于各種電壓等級的PT； 2.13、方便的通訊接口，適用于無人職守變電站。 3、使用條件 ?運行環境溫度：-20℃～-50℃； ?儲存環境溫度：-25℃～-70℃； ?濕度：90%（25℃），50%（40℃），； ?海拔：<2000M； ?大氣壓力: 80～110Kpa； ?安裝地點具有防風、防雨、防沙、防塵設施。 ?使用環境中不得有爆炸危險、腐蝕性、破壞絕緣的介質或氣體。 4、技術參數 ?電源：AC220V或DC220V(其它情況可特殊定做)； ?功耗： 1.電源回路：DC220V≤30W或者AC220V≤30VA； 2.交流電壓回路：≤1VA； 3.交流額定電壓：100V； 4.可以根據用戶的要求特制； ?告警接點容量（繼電器出口，常開觸點）：1A,DC220V； ?通訊：RS232/RS485通訊接口，波特率1200～9600bps ?產品的外型尺寸和安裝尺寸以及重量 1.裝置外型尺寸見圖一所示。 2.裝置重量：不大于7千克。 5、工作原理 裝置實時監測PT開口三角電壓，將采集到的電壓經信號調理電路、模\數轉換電路輸入到CPU，由CPU計算零序電壓四種頻率的電壓分量，若有故障發生則判斷故障類型，如果是鐵磁諧振則按設定程序瞬間啟動消諧元件予以消除，并顯示、保存故障信息，同時給出告警信號

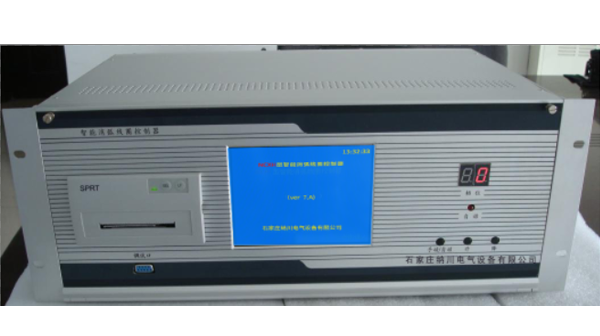

一、概述        隨著配電網的發展以及電力電纜線路的增多，原不接地系統由于電容電流的急劇增大，嚴重的威脅著安全生產。為此，1997年原電力部頒發了DL/T620-1997行業標準，其中規定3-10KV不直接連續發電機的系統和35KV、66KV系統，當單相接地故障電容電流不超過下列數值時，應采用不接地方式；當超過下列數值而且又需要在接地故障條件下運行時，應采用消弧線圈接地方式。        1、 3-10KV鋼筋混凝土或金屬桿塔得架空線路構成的系統和所有35KV、66KV系統、10A。        2、 3-10KV電纜構成系統30A。        消弧線圈的主要作用是在電網發生單相接地時產生電感電流以補償電網的對地電容電流，使故障點殘流變小，達到自行熄弧，消除故障的目的。新型消弧線圈的使用，對抑制間歇型電弧過電壓，消除電磁式壓變飽和引起的鐵磁諧振過電壓，降低故障跳閘率方面起到明顯的效果。 本裝置選用高性能微控制器為控制核心，大屏幕CRT或LCD顯示器、全中文圖形化操作界面，系統運行參數一目了然，成套系統是二次并阻自動調諧技術，集散式小電流接地選線技術，接地故障波形記錄功能及內過電壓綜合治理于一體的新型控制系統，成功解決了自動調諧技術中雙機并列，電容電流在線實時測量及自動接地選線等多項技術難題。 二、產品型號及組成 1、 產品型號： 2、NCXH型控制器硬件組成： 2.1  微控制器模板 2.2  接口調理板：包括模擬信號板、繼電器板、顯示板、選線板以及與變電站其他 自動化設備交換信息的接口板      2.3  液晶顯示器：LM32019TFT      2.4  打印機：SP-D16P（H）      2.5  開關電源： 輸入DC220V或 AC220V 輸出DC24V/1A，±12V/2A，5V/5A 2.6  手動控制單元：用于手動控制消弧線圈的升、降、停。并顯示當前消弧線圈檔 位及電源顯示、檔位到頭、接地、母聯、自動報警指示。 三、安裝使用環境 3.1  接地變壓器、消弧線圈、阻尼電阻箱、內過電壓保護器、外附專用PT等可安裝在室內或室外。 3.2  微機控制器及控制屏應安裝在室內主控制室。 3.3  本裝置適用于下列工作環境：      a)  海拔高度不超過1000米（超過1000米時，應在訂貨時注明）。      b)  環境溫度    最高溫度   +55℃    最低溫度   -25℃      c)  相對濕度小于90% 。      d)  周圍無嚴重影響裝置，絕緣性能的污穢及腐蝕性、爆炸性介質。 e)  裝置周圍無強力振動。 四、主要特點 4.1  微機控制部分采用高性能、高集成度控制器，速度快，計算功能強，人機界面好、大屏幕漢顯、方便的通訊功能，工作穩定可靠。   4.3  集成我公司先進的NC系列小電流接地選線技術, 采用暫態技術、有功增量法等多種原理，選線準確率為國內領先水平。 4.4  獨具接地故障波形記錄功能，為故障時過電壓水平提供第一手資料。 4.5  采用分體式結構，可以很方便地組合成不同需要的產品，如：全自動式、半自動式、局部改造等等。 4.6  由于采用了增大電網阻尼率的措施，使諧振點的位移電壓降低到規程允許長期運行的15%相電壓及以下，所以不會出現調諧過電壓，可以工作在全補狀態，從消弧的角度看，這是最理想的工作狀態。 4.7  增強了內過電壓的抑制功能，中性點不接地系統和消弧線圈接地系統內過電壓水平比較高，這是老式消弧線圈系統存在的比較致命的問題。新的自動調諧式的ZTJD系列產品除了消弧線圈本身制造時考慮限制鐵磁諧振和弧光過電壓外，為保證可靠起見又增設了特制的內過電壓保護器，這樣加強了對內過電壓的抑制妥善地解決了內過電壓水平高的問題。 4.8  阻尼電阻及控制部分，采用二次并聯阻尼電阻方式，避免了因種種原因阻尼箱過 熱或燒毀可能性；與高壓隔離，工作比較安全。二次阻尼電阻的控制采用雙晶閘管無源結構簡單可靠，同時采用小于10ms的快速繼電器，使其在接地時快速把有功分量斷開，減少殘流 4.9  自動化水平比較高，成套裝置為智能型在線測量電容電流，根據電容電流的變 化需要調節時，自動發出調節指令，始終保持在最佳工作點，并能在屏幕上顯示參數，如電容電流、電感電流、殘流、位移電壓、檔位等，并能在異常時，自動報警，自動打印。通過通訊接口，實現遠程通訊，滿足無人值守站的需要。 4.10  采用先進的多種電容電流的測量方法，如幅值相位法，外加注入信號法等，根據電網不同情況，選用不同的測量方法，適應性比較強，測量精度高。 五、結構 5.1 NCXH型調匝式成套裝置，主要包括以下五個部分 5.1.1  Z型接線的接地變壓器（油浸式，干式均可選）對35KV、66KV系統主變有中性點引出時，不需要接地變。 接地變的作用： a)  為連接消弧線圈提供有效的中性點；        b)  可帶二次負荷供站用電使用； c)  可適當調整電網的不對稱。     5.1.2  有載調流寬調節范圍的消弧線圈（油浸，干式均可任選）： 為自動調諧創造條件，調流范圍一般1/3調至1，必要時可做到1/4調到1，根據消弧線圈的容量及調流范圍，有載開關為9~19檔（干式可調到25檔）。新的消弧線圈二次根據需要設多個二次線圈，滿足測量、阻尼等的需要。 5.1.3  阻尼電阻及其控制部分： 采用大功率耐高壓的特制的不銹鋼無感電阻，在系統正常運行時接于消弧線圈一次與大地之間，或并接于消弧線圈專用的阻尼線圈上，用來限制串聯諧振過電壓，使諧振點的位移電壓降低到相電壓的15%以下，因此本裝置的工作方式，比較靈活，過補、全補、欠補方式可任選。 當系統發生單相接地時，經零序電流（電壓）保護，快速繼電器斷開(二次并阻)，使殘流小于規定值(一般小于5A)。 5.1.4  微機控制器及控制屏 微機控制器采用高性能控制器為主體，配上外圍電路而成。用來自動測量系統電容電流的大小，按規定的殘流值，自動調節消弧線圈的分頭，當有故障發生時，準確判斷接地線路，并能實現接地故障波形記錄。采用大屏幕漢顯，具有打印、報警、儲存等功能。通過通訊接口，實現遠程通訊，滿足無人值守站的需要。 5.1.5  內過電壓保護器及專用PT 自動調諧式消弧線圈雖能有效抑制鐵磁諧振和間隙性弧光過電壓，但對其他類型的過電壓如斷線諧振等過電壓起不到作用，尤其對傳遞過電壓起反作用。內過電壓保護器并接于中性點與地之間，對與中性點有關的內過電壓均能起到有效的抑制作用。 專用PT主要為提高測量精度而設。 六、微機控制器 6.1  測量電容電流的方法與調節原理 a)  相位、位移電壓（電流）法：利用系統電容電流參數變化引起中性點電壓、電流之間的相位變化量來計算電容電流或作為設定的起調條件調節消弧線圈分頭，利用位移電壓（電流）曲線找出諧振點； b)  外加電源法：從消弧線圈內附PT二次加一電源，使位移電壓發生變化，從而計算出電容電流，再根據設定的殘流或脫諧度來調整消弧線圈的分頭。 c)  外加注入電流信號法：從阻尼電阻或消弧線圈內附PT二次側注入不同頻率的電流信號，找出諧振頻率，根據諧振頻率計算脫諧度和電容電流，或注入低頻電流信號，根據注入的頻率及電壓、電流來計算電容電流,按設定的殘流或脫諧度來調整消弧線圈的分頭。這是測量精度最高、適宜性很強的一種方法。 6.2  控制器的特點和功能 6.2.1  特點 控制器采用工業級高性能控制器，運算速度快，抗干擾性能極強，更適合于強電場的條件下使用，可實現兩臺消弧線圈單獨或并聯運行,并將小電流接地選線與之融為一體，選線準確率達到國內領先水平。 6.2.2  功能 a)  實時測量電容電流的變化，及時調整消弧線圈分頭； b)  現場設定殘流或脫諧度； c)  顯示功能，電感電流、電容電流、殘流、檔位等菜單化、圖形化。 d)  報警功能：單相接地、位移電壓過限、調檔失敗、檔位到頭、容量不適、裝置異常等報警；自動、手動切換； e)  閉鎖功能：設置檔位到頭、單相接地、掉電閉鎖，手動、自動之間互鎖； f)  選線功能：有功增量原理，暫態原理等、多種原理綜合選線，選線準確率高； g)  追憶功能：設置消弧線圈調節次數，單相接地次數追憶，并具有故障錄波功能。 h)  打印功能：當發生單相接地，接地消除后自動打印接地信息。 i)  遠動通訊功能：可通過RS－485或RS－232接口實施“四遙”。

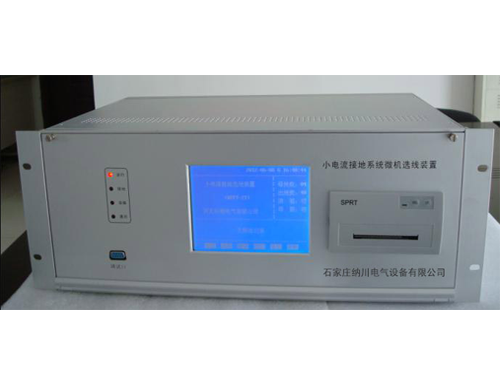

      中性點不接地或經消弧線圈接地系統的單相接地選線是長期困擾電力系統的一個難題，在發生單相接地后快速正確地選出接地線路對電力系統安全運行起著重要的作用。我單位的科技人員十幾年來一直從事于微機選線裝置的研究開發工作，根據用戶的不同要求形成了微機選線的系列產品有：通用的LA-100型、基于多CPU架構的分散式NCLH-D1型（以上參見其相應說明書）,在以上產品的基礎之上，我單位應用并行采集處理及微機通信技術，又開發了彩色屏集中式小電流接地微機選線裝置NC-XDL型依據暫態分析原理，并與穩態分析相結合，尤其對于消弧線圈接地系統，大大提高了判線準確率,可廣泛應用電力、化工、石油、冶金、煤炭、礦山和石化行業的3kV～66kV電廠和變電站的單相接地保護。尤其是那些需要跳閘和通信的用戶，對于站端已有微機監控系統的用戶使用更加方便。   工作原理：   根據電力系統理論，小電流接地系統在發生單相接地故障時：   1、系統零序電壓升高，通常零序電壓近于零，接地后將產生零序電壓，此電壓在數值上≤相電壓。   2、非接地線路零序電流為本身電容電流值,相位超前零序電壓近90度。   3、接地線路零序電流大，為所有非接地線路零序電流之和，相位滯后零序電壓近90度。   4、無消弧線圈對于基波、5次諧波，以上三點成立；有消弧線圈系統，對于５次諧波成立。   5、以上4點不受運行方式、負荷變化、接地電阻的影響。   6、有消弧線圈系統由于基波被補償,5次諧波所占比例遠大于非接地線路。   7、接地回路中的零序電流有功分量大。   根據以上七點，本裝置靠零序電壓啟動，通過各CPU對各線路零序電流采集，由進行分析、比較，根據各電流的幅值、相位和諧波含量多重判據判別接地線路。

一、概述 小電流接地系統是指中性點不接地以及經消弧線圈接地或高阻接地方式的電力系統，國內大部分66kV 及以下電網都采用這種接地方式。它的主要缺點是在發生單相接地故障時無法迅速確認問題出在哪一條線路上。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。 二、適用范圍 本裝置適用于3KV－66KV各種電壓等級，各種出線方式的中性點不接地或中性點經電阻、消弧線圈接地、母線上裝有消弧裝置（消弧柜）系統的單相接地選線，可廣泛用于電力系統的變電站、發電廠、水電站及化工、采油、冶金、煤炭、鐵路等大型廠礦企業的供電系統，能夠迅速可靠地指示出發生單相接地故障的線路。 三、NCZM系列選線裝置的技術特點 １.NCZM系列選線裝置實時采集系統故障信號，應用多種選線方法進行綜合選線，具體包括：智能群體比幅比相法、諧波比幅比相法、小波法、首半波法、有功分量法、能量法等。裝置通過粗糙集理論確定各種選線方法的有效域，根據故障信號特征自動對每一種選線方法得出的故障選線結果進行可信度量化評估，應用證據理論將多種選線方法融合到一起，最大限度地保證各種選線方法之間實現優勢互補。為了避免故障信號受到干擾而導致誤選，裝置采用了連續選線方法，每隔一定時間(1秒)重新采集數據進行分析，只要故障沒有消失，裝置的選線計算就不停止。 ２.裝置具有故障錄波功能，可以提供故障前后的波形，包括故障發生前的一個周期和故障發生后五個周期的波形，可保存現場故障錄波數據和選線結果20萬次。裝置自動檢測，將存滿一年的數據自動刪除；用戶也可以隨時刪除歷史紀錄。 ３.裝置具有控制輸出功能，可與斷路器跳閘回路相連，實現選線后的故障切除，也可與自動重合閘結合。 ４.適用于中性點不接地、經固定消弧線圈接地、經自動調諧式消弧線圈接地和經高阻接地等接地方式；適用于母線加裝消弧裝置的系統；適用于不同電壓等級(66kV、35kV、10kV、6kV、3kV)的系統。 ５.用戶在定貨時可依據系統電容電流大小，選擇內置電流互感器的一次抽頭 ，保證系統電容電流較小時，裝置無死區，電容電流較大時，無飽和。 ６.裝置能準確識別直接接地、經電阻接地、經弧光接地、間歇性弧光接地等復雜的故障類型，在現場工作人員的配合下可以解決不同線路兩點同相接地故障問題。 ７.選線裝置具有自檢功能，死機自動恢復功能，并能監視各線路出去口處一次接地電容電流和各段母線零序電壓。 ８.選線裝置具有與遠動裝置的接口功能，可以提供遙信無源節點、標準RS232、485、422串口接口。裝置采用標準CDT規約。 ９.裝置根據各段母線的零序電壓變化自動判斷系統運行方式，即各段母線并列運行或是分段運行。 10.對于各種原因導致的意外斷電，裝置無須值班人員啟動，當再次通電時，裝置自動啟動，給無人值守變電站帶來很大的方便。 11.NCZM系統裝配備看門狗電路，確保工控機連續穩定運行。 10.系統采用Windows 2000 操作系統，具有良好的人機對話功能，易于操作人員掌握使用，運行穩定。軟硬件的擴展功能能力強，適于二次開發。 四、NCZM系列選線裝置的技術參數 1.裝置電源額定工作電壓：交流220V、50Hz或直流220V； 2.裝置功耗：＜500W； 3.接入裝置的母線PT二次零序電壓：≤交流150V； 4.接入裝置的線路CT最大二次零序電流：交流1A（基本配置）—5A可調； 5.接入裝置的出線CT最小二次零序電流：交流2mA； 6.裝置動作啟動電壓：交流1—100V可調（默認設置交流15V）； 7.母線段數：1～6段； 8.選線回路：1～56路； 9.裝置完成一次綜合判據選線時間：30-200ms； 10.開關量輸出常開觸點容量：直流220V，2.5A； 11.同RTU和綜自站通信方式：硬節點或串接 RS232、485、422，通信規約采用標準CDT規約； 12.環境溫度：－10℃～+55℃； 13.濕度：≤90％； 14.大氣壓力：80～110Kpa； 15.標準：滿足DL/T872-2004； 五、選線原理 該裝置在選線原理上突破了傳統選線裝置采用單一判據或幾種判據機械羅列的缺陷，采用了綜合判據選線理論與方法，采用測度理論和證據理論，引入可信度及加權系數兩個指標，對每一種選線方法在不同運行方式和故障下選線結果的可信度做量化評估，根據可信度確定一個加權系數，構造一個判據函數，應用模糊決策理論，確定選線結果。本裝置綜合應用了以下選線方法： １．基波群體比幅比相法        對小電流接地系統，當系統發生單相接地時，故障線路零序電流等于所有非故障線路零序電流之和，故障線路零序電流方向與非故障線路零序電流方向相反（相位相差180°）。 本裝置根據上述原理形成了基波群體比幅比相判據，考慮到不能安裝零序電流互感器的架空線路的零序電流由三相CT合成，CT變比不同及CT的測量誤差導致依靠零序電流幅值判斷接地線路可靠性很低，因此本裝置以相位做主要判據。 2 ．五次諧波法 對于中性點經消弧線圈接地系統，由于消弧線圈不能對諧波進行補償，系統中五次諧波含量最大，因此可以采用系統中五次諧波分量比幅比相進行選線。 ３．首半波法 根據發生故障的最初半個周波內，故障線路零序電流與正常線路零序電流極性相反的特點，比較首半波的零序電流極性進行故障選線。 ４．小波法    小電流接地選線判據可分為暫態判據和穩態判據，暫態判據是利用系統接地瞬時的暫態數據進行選線，穩態判據則是利用系統接地過渡過程完成后的穩態數據進行選線，系統接地時暫態信號的幅值比穩態信號大，信噪比高，本裝置采用了暫態判據，進行接地故障選線。 ５．電流抽樣法 對于自動調諧的消弧線圈，由于自動調諧消弧線圈自動跟蹤系統電容，正常情況下消弧線圈處于過補償狀態，發生接地后自動調諧到全補償狀態，減小接地電流，電流抽樣法利用調諧前后的零序電流變化進行選線，首先將調諧前后的零序電流折算到一個電壓，然后比較各條線路的零序電流變化量，變化量最大的就是故障線路。 ６．零序有功分量法   對于中性點經消弧線圈接地系統，消弧線圈不能補償零序電流有功分量，因此故障線路零序電流有功分量與正常線路零序電流有功分差相位相反，并且故障線路零序電流有功分量幅值最大，通過計算能量函數E=∑U0(K)I0(K)的值來體現有功分量的大小和方向。

中性點接地電阻適用于發電機在運行時發生單相接地故障，當故障點出現弧光接地時會進一步擴大定子繞組絕緣損害范圍，造成相間或匝間短路。通常發電機中性點采用高阻接地。產品采用不銹鋼材質鎳鉻合金或非金屬材質，其電導率高，溫度系數高，可耐1600℃的高溫，穩定性好。柜內接地變壓器采用干式變壓器，容量大，耐沖擊。避免燒壞發電機鐵芯，減輕發電機定子繞組接地時鐵芯的損傷；中性點接地電阻柜可配置環氧樹脂澆注干式接地變壓器、零序CT、單相隔離開關，電阻器在線監測裝置，加熱器以及溫濕度控制器等，可有效監控接地故障電流、電壓，并提供開關量及報警接點。

1、系統容量：100AH/220V系統；2、采用模塊式結構，系統由交流配電、直流饋電、整流模塊、監控單元、電池巡檢儀和電池單元等組成，更換方便；3、模塊、監控單元均采用帶電熱插拔結構，安裝、維護方便快捷；4、本系統核心充電系統共安裝3個10A/220V電源模塊，超大屏觸摸操作微機監控器；5、電池巡檢單元，絕緣監測單元，巡檢18節電池電壓；6、監控器采用按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準；7、監控單元具有對電池自動管理的功能；8、提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接；9、監控器可實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測；模塊故障、母線電壓越限、實時報警；10、配電單元提供2路交流輸入，1路電池回路，1路電池活化回路，5路控制回路，5路合閘回路。100AH直流屏技術指標：●交流輸入電壓：380V±20%●電網頻率：50Hz±10%●功率因數：≥0.85●穩壓精度：≤±0.5%●輸出電壓范圍： 185V-265V連續可調（220V系統）●輸出限流：10%-220%Ie（單模塊）●輸出過壓保護：265V±2V（110V）●穩流精度：≤±0.5%●紋波系數：≤±0.1%●均流度：≤±5%●效率：≥90%●絕緣電阻：≥10MΩ
